La Paroi Clouée, une Solution de Soutènement Efficace

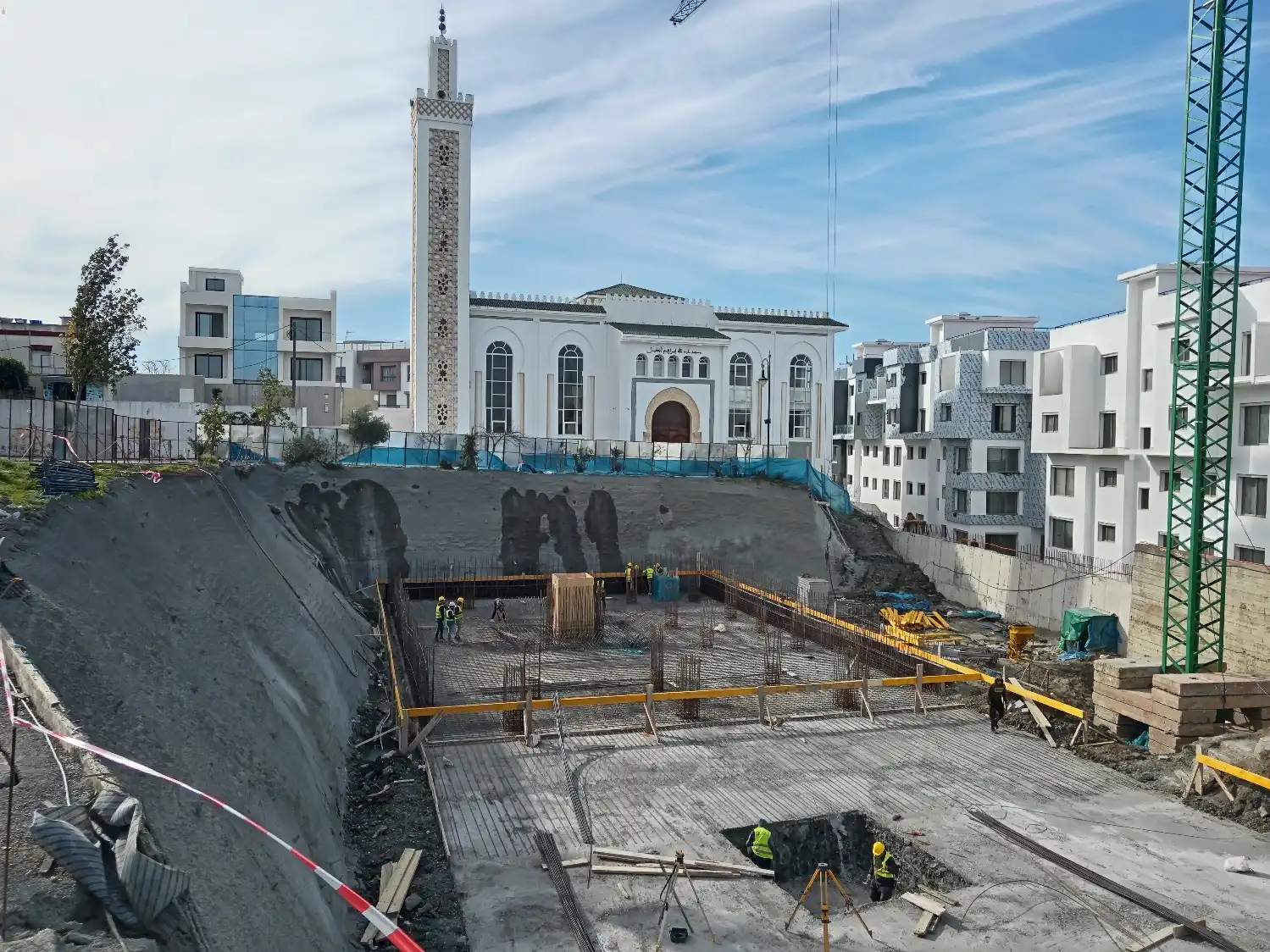

La technique de la paroi clouée est une méthode de renforcement des sols en place utilisée pour stabiliser les excavations et les talus. Elle consiste à insérer des barres d’acier, appelées “clous”, dans le sol qui sont ensuite scellées. La surface est ensuite recouverte d’une couche de béton projeté pour assurer la stabilité et la protection de l’ensemble.
Les 4 Étapes Fondamentales de la Réalisation d’une Paroi Clouée
La construction d’une
paroi clouée est un processus méthodique qui se déroule en quatre phases principales pour garantir la sécurité et la pérennité de l’ouvrage:
- 1. Excavation
- 2. Mise en place des clous
- 3. Projection de béton
- 4. Installation du drainage

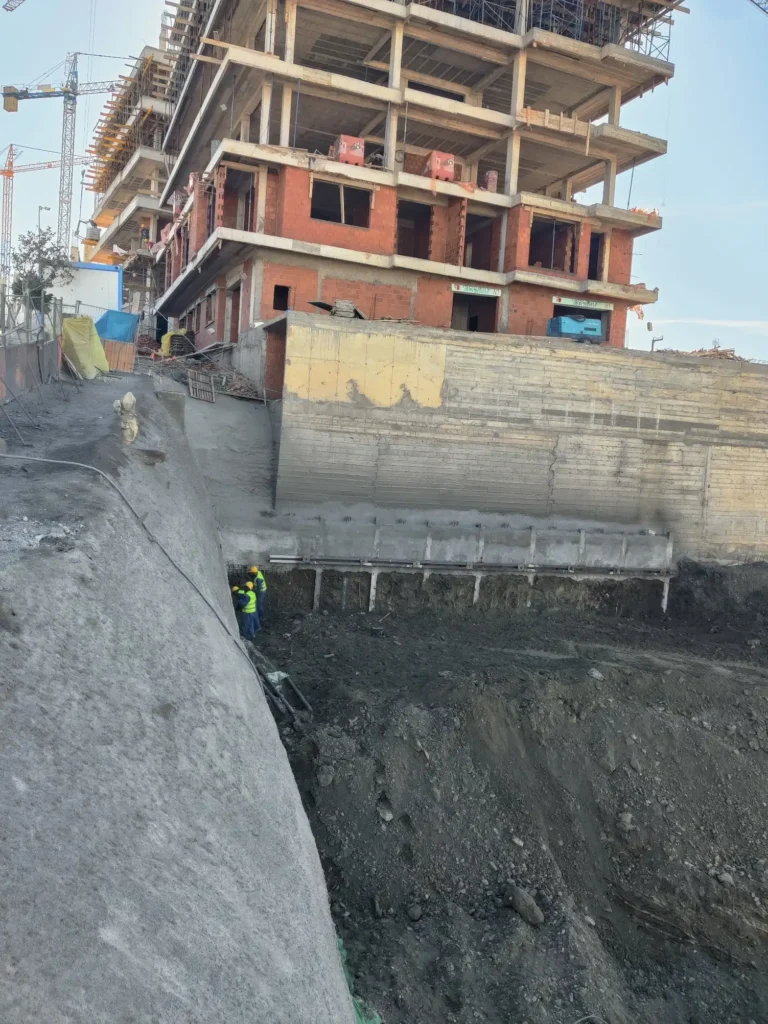

Étape 1 : L’Excavation par Passes Successives
La première phase des travaux est l’excavation du terrain. Cette opération est réalisée par passes successives pour ne jamais compromettre la stabilité du sol.
- Étude géotechnique : Avant tout terrassement, une étude géotechnique est menée pour connaître la nature du terrain et adapter la méthode de travail.

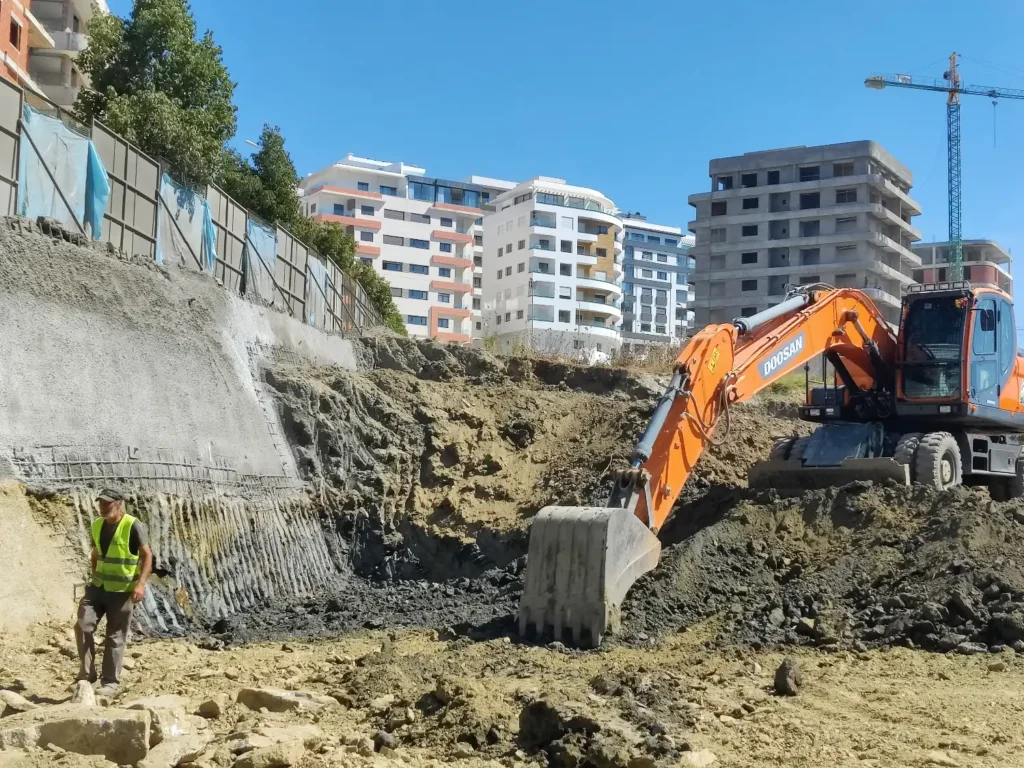

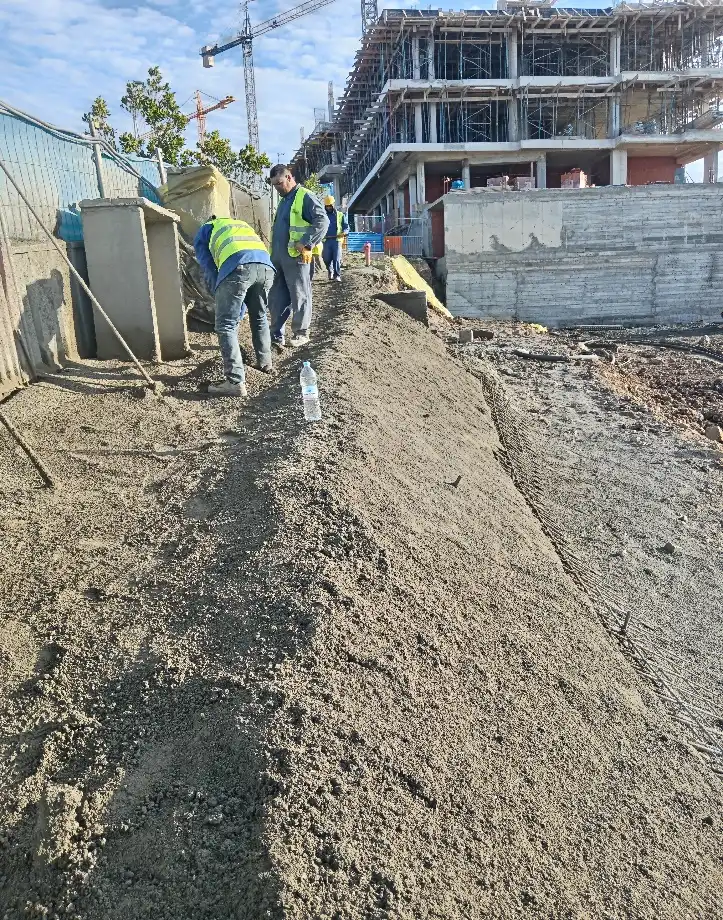

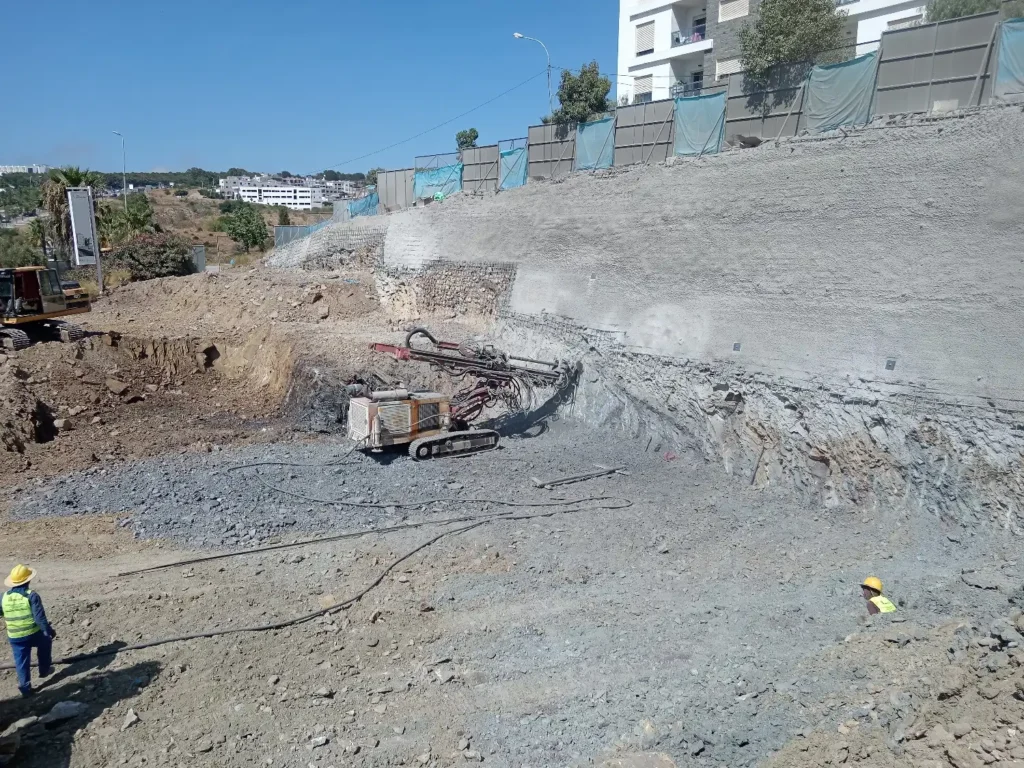

- Terrassement par paliers : L’excavation commence par le décapage de la terre végétale, puis se poursuit par paliers d’environ 1,5 à 2 mètres de hauteur.
- Stabilisation provisoire : Après chaque passe, le talus est temporairement sécurisé pour éviter tout glissement.

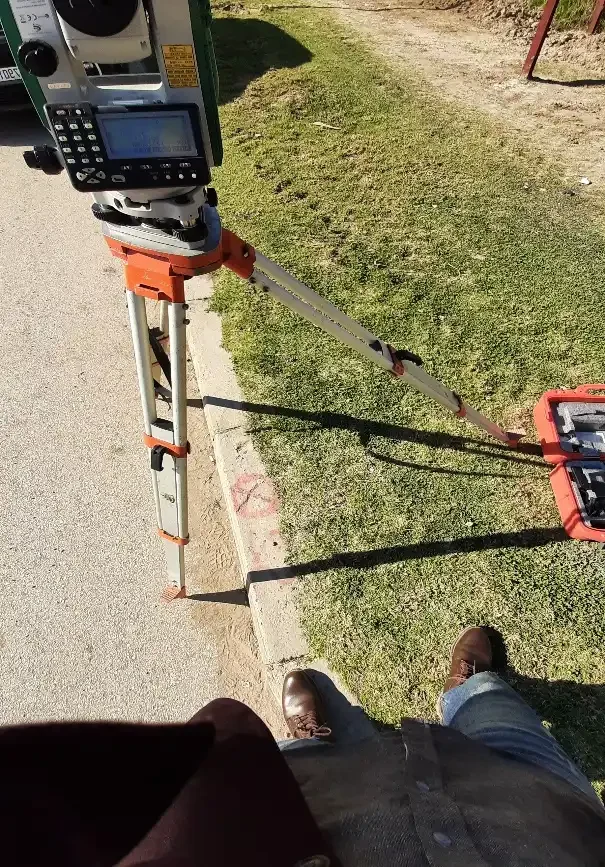

- Contrôle de stabilité : Des mesures sont effectuées pour surveiller les mouvements du sol avant de passer à l’installation des renforts.

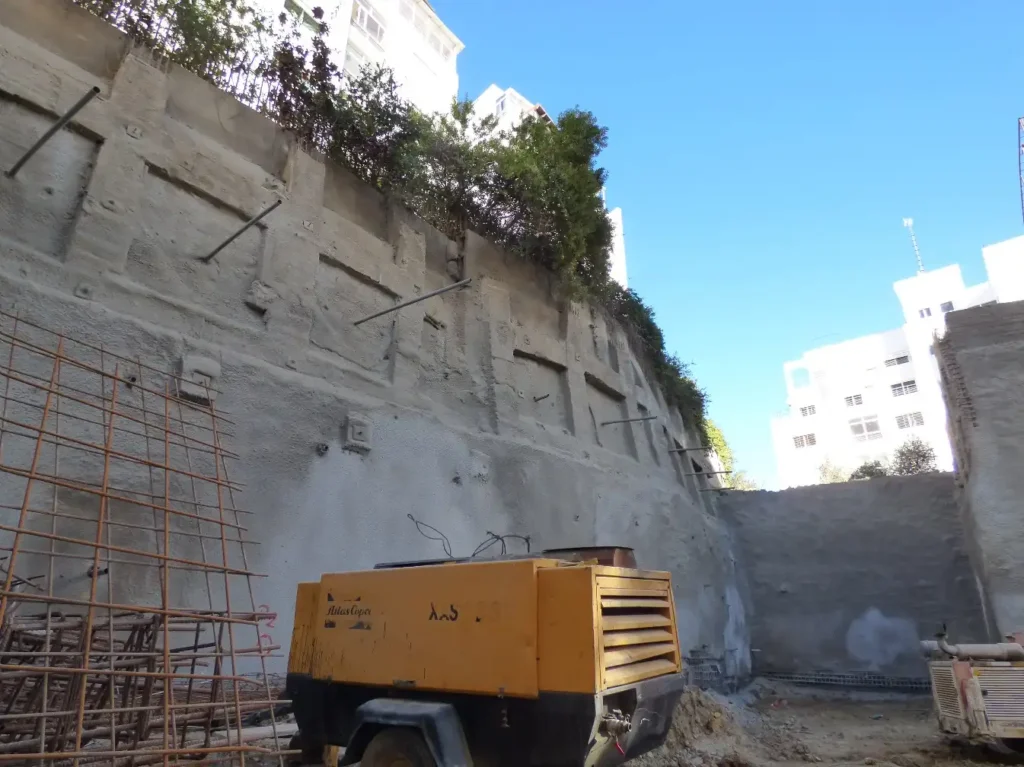

Étape 2 : La Mise en Place des Clous pour Renforcer le Sol
Cette étape consiste à installer les armatures qui vont “clouer” le sol et former le massif résistant.

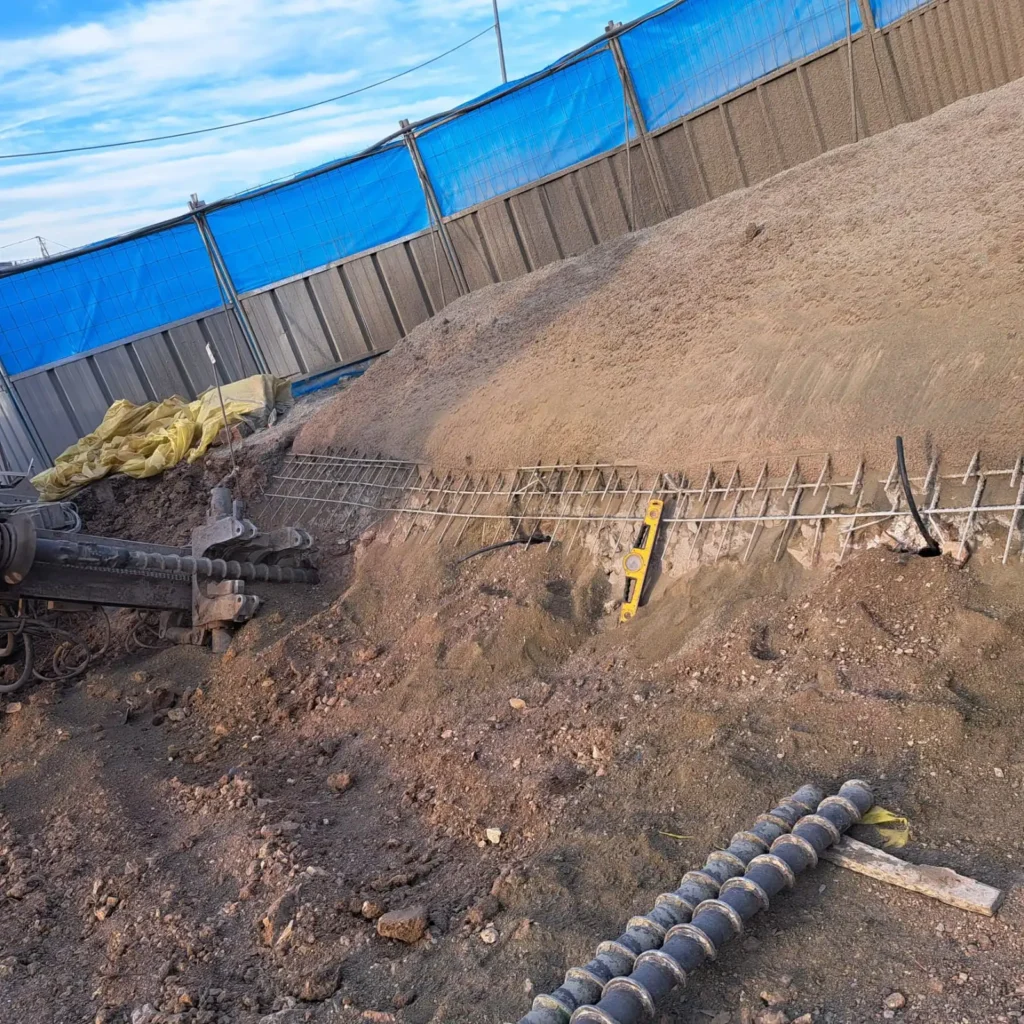

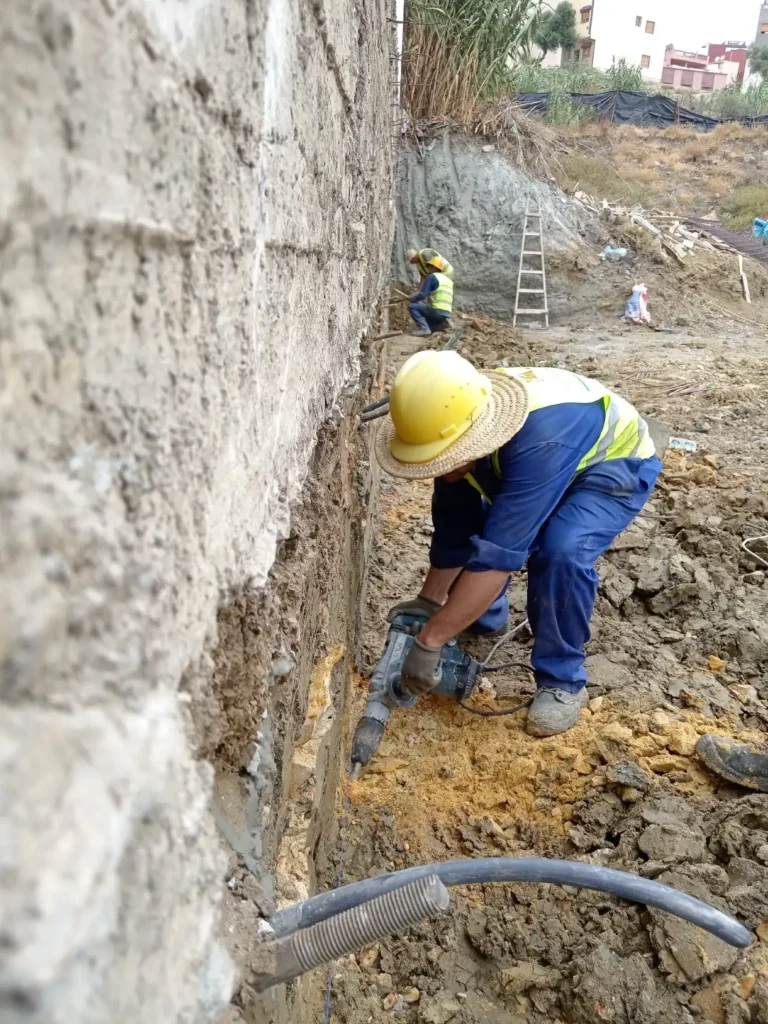

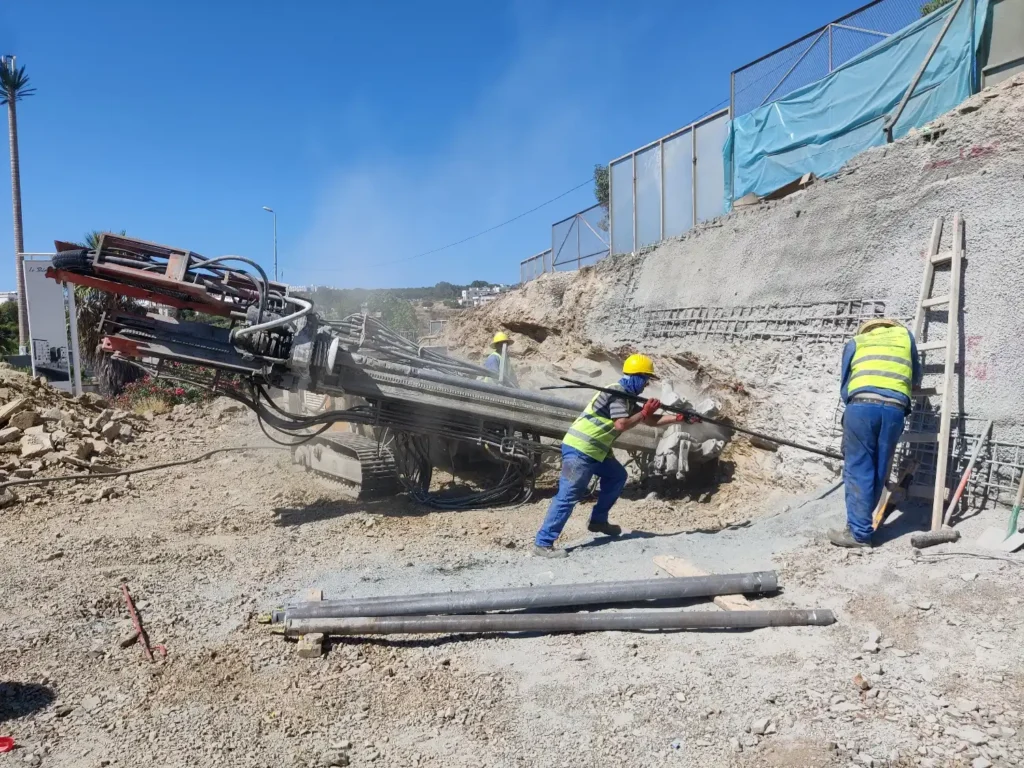

- Forage des trous : À l’aide d’une foreuse, des trous sont réalisés avec une inclinaison de 10° à 20° par rapport à l’horizontale. Leur diamètre varie de 75 à 200 mm et leur profondeur de 4 à 15 mètres, selon les besoins du projet.
- Insertion des clous : Des barres d’acier, généralement nervurées, sont ensuite insérées dans les trous forés.

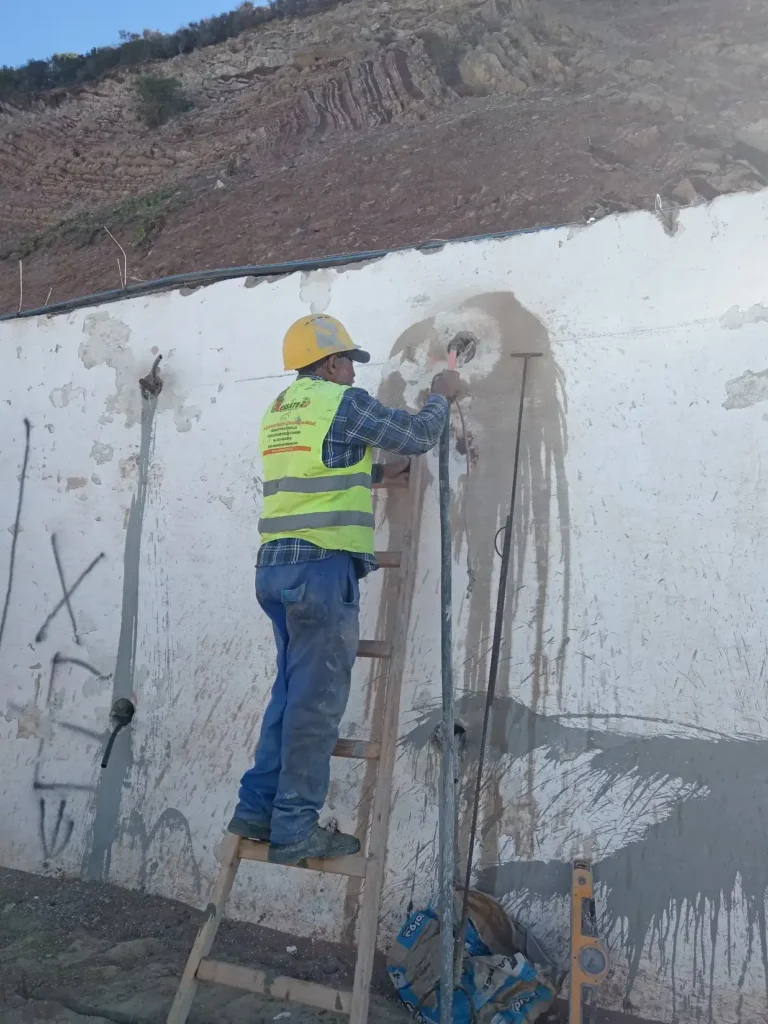

- Injection du coulis de ciment : Un coulis de ciment est injecté sous pression pour remplir les trous. Ce scellement assure une parfaite adhérence entre le clou et le sol et protège l’acier de la corrosion.
Étape 3 : La Projection de Béton pour Stabiliser la Paroi
Une fois les clous scellés, une coque en béton est projetée pour stabiliser la surface de la
paroi clouée et répartir les efforts.

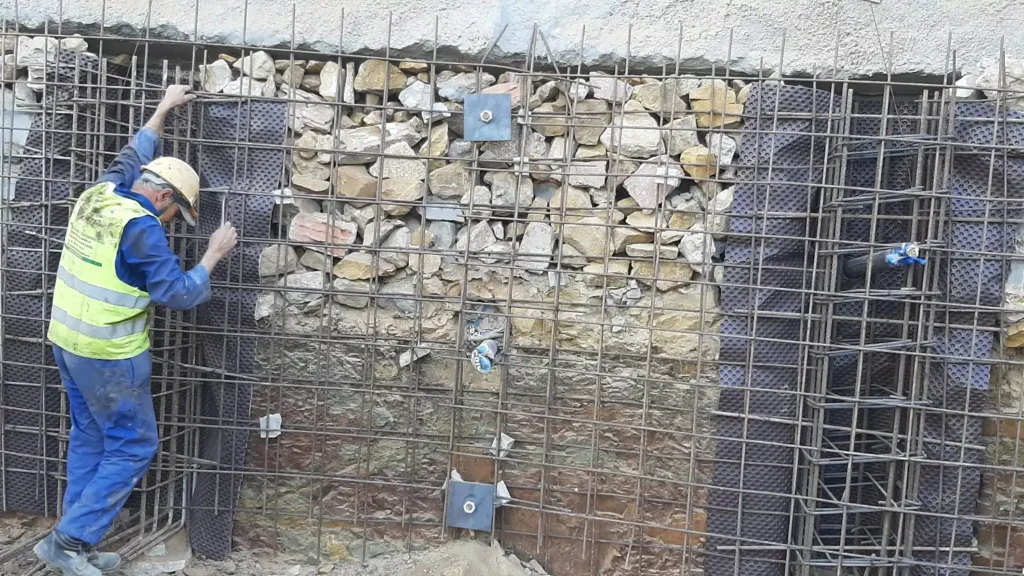

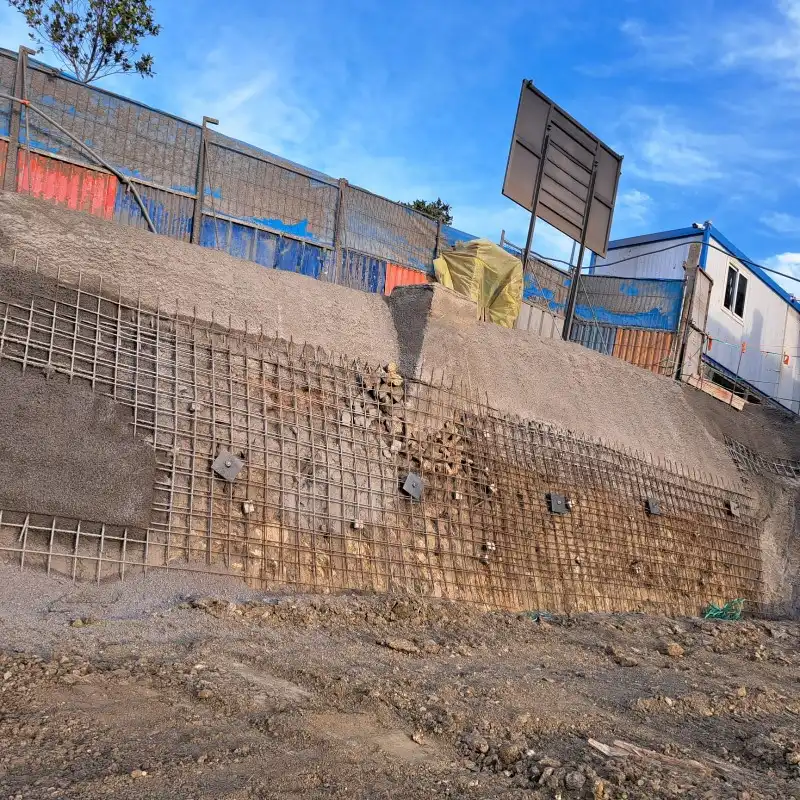

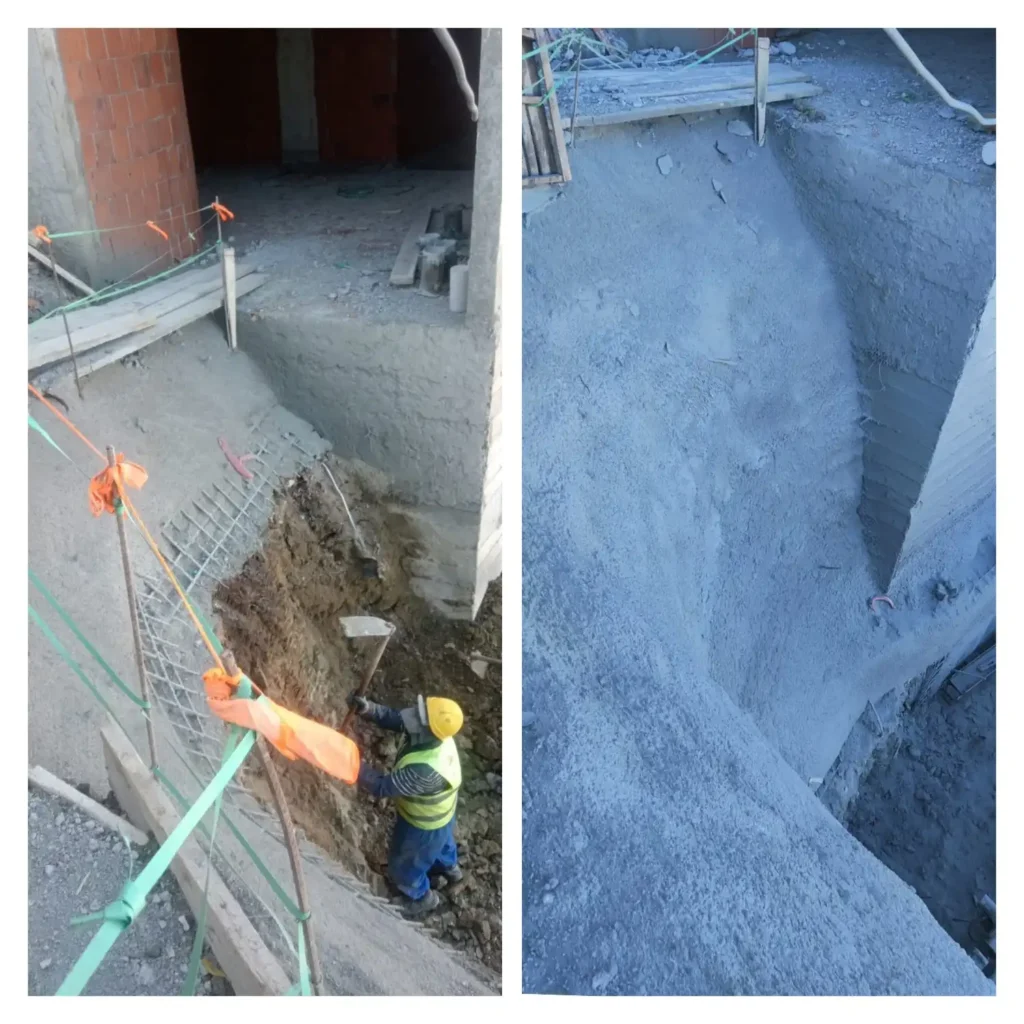

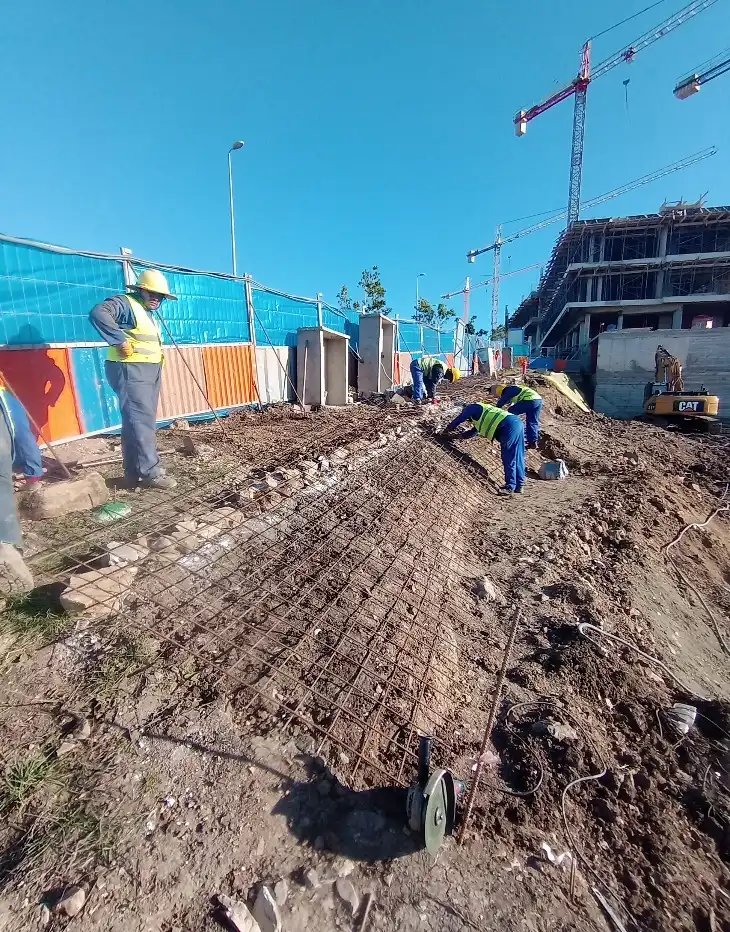

- Préparation de la surface : La paroi est d’abord nettoyée. Un treillis soudé est ensuite fixé sur la tête des clous à l’aide de plaques d’appui pour armer le béton projeté.

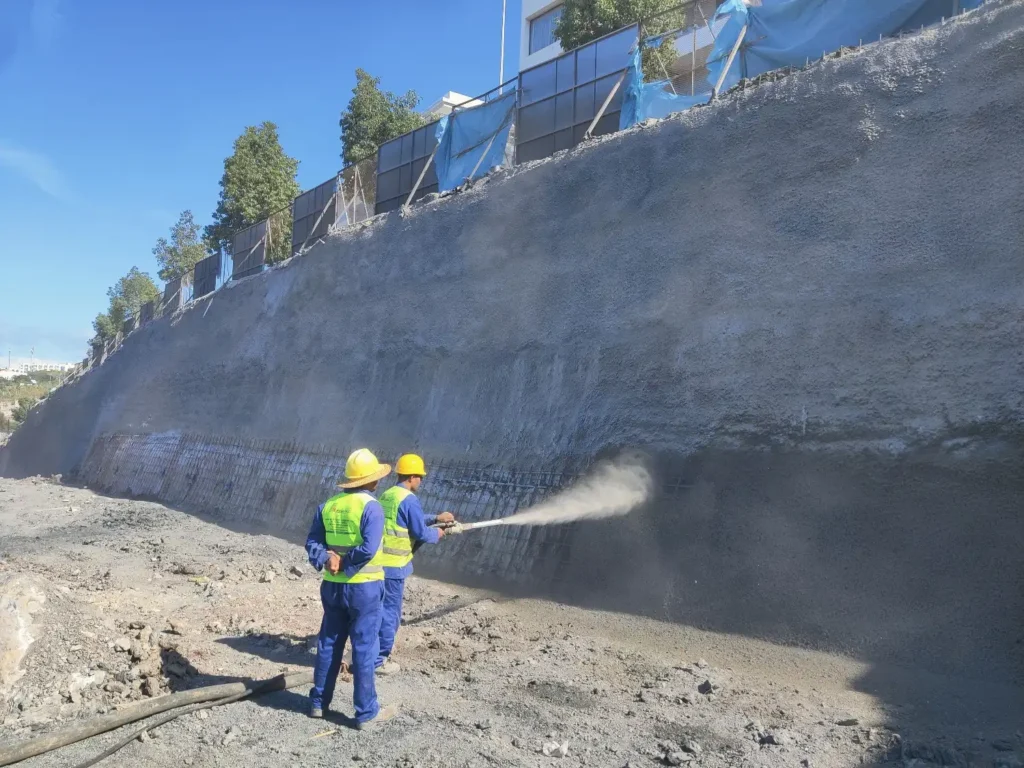

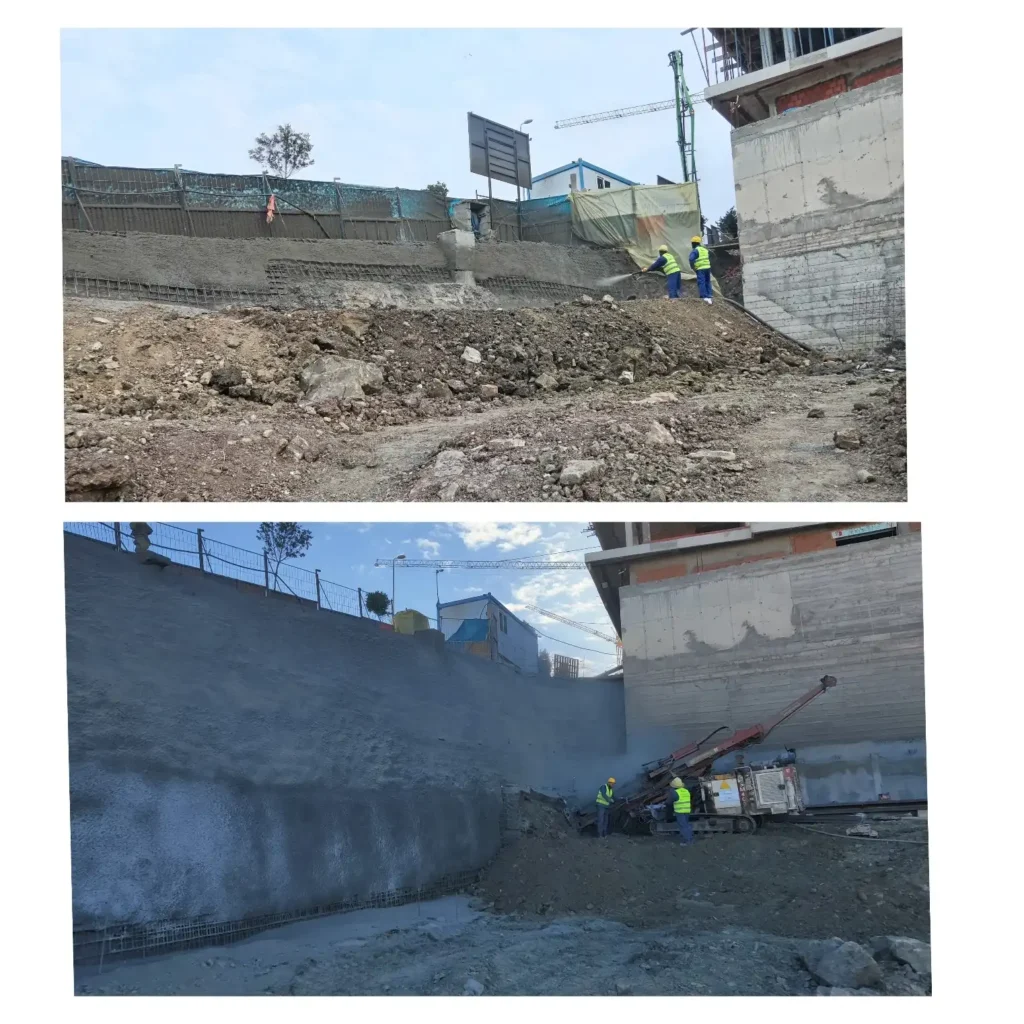

- Projection du béton : Le béton, souvent fibré, est projeté à haute pression sur la paroi. Cette opération peut se faire par “voie sèche” (eau ajoutée à la lance) ou “voie humide” (béton pré-mélangé).
Ce cycle (excavation, clouage, bétonnage) est répété jusqu’à ce que la profondeur finale de l’excavation soit atteinte.
Étape 4 : L’Installation du Drainage pour la Pérennité de l’Ouvrage
Le drainage est une étape fondamentale pour éviter que la pression de l’eau ne vienne déstabiliser la
paroi clouée.
- Drains longitudinaux : Des drains horizontaux perforés, souvent des tuyaux en PVC, sont placés entre les clous. Ils sont enveloppés d’un géotextile pour éviter le colmatage.
- Nappe drainante : Un géotextile ou un drain composite peut être appliqué directement contre la terre, derrière le béton projeté, pour capter l’eau et la guider vers les drains.
- Raccordement : L’ensemble des drains est connecté à un système d’évacuation général pour rejeter l’eau collectée loin de l’ouvrage.
Foire Aux Questions (FAQ) sur la Paroi Clouée
1. Quelle est l’inclinaison typique d’un clou ? L’inclinaison des clous est généralement comprise entre 10° et 20° par rapport à l’horizontale pour faciliter l’injection du coulis et optimiser la reprise des efforts.
2. Pourquoi projeter le béton en plusieurs couches ? Le béton est appliqué à chaque niveau d’excavation terminé. Ce phasage permet de stabiliser le sol au fur et à mesure du creusement et de garantir la sécurité du chantier.
3. Le drainage est-il toujours obligatoire pour une paroi clouée ? Oui, le drainage est considéré comme une étape essentielle. Il prévient l’accumulation d’eau derrière le mur, ce qui réduit la pression hydrostatique, un facteur de risque majeur pour la stabilité de tout ouvrage de soutènement.
